스테인리스 무계목강관
배관용
제품 특성
표준 사양
| 강종 | ASTM | TP304 (L, H, N, LN), TP316 (L, H, N, LN), TP317(L), TP321(H), TP310S(H), TP347(H), TP410, TP430, TP405, S31803, S32205 |
| JIS | 304(L)TP, 316(L)TP, 317(L)TP, 321(H)TP, 310S(H)TP, 329J3LTP, 347(H)TP, 405TP, 410TP, 430TP |
|
| 외경 | 10.29~323.85Ø (1/8~12 inch) | |
| 두께 | 1.0~33.3t (SCH5S~XXS) | |
| 규격 | A312, A376, A790, G3459 | |

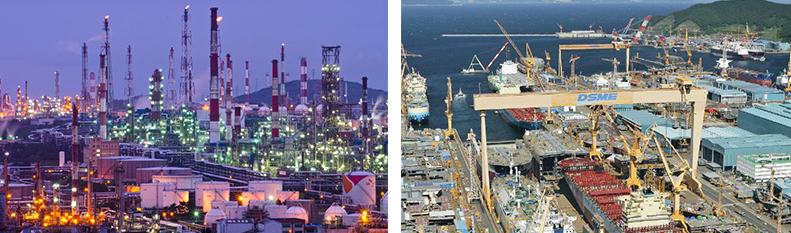

용도
석유/화학/제지/SOC(환경관련분야 등)/조선/기계/발전설비의 배관 분야
보일러 및 열교환기용
제품 특성
표준 사양
| 강종 | ASTM | TP304(L, H, N, LN), TP316(L, H, N, LN), TP317(L), TP321(H), TP310S(H), TP347(H) |
| JIS | 304(L)TB, 316(L)TB, 317(L)TB, 321(H)TB, 310S(H)TB, 329J3LTB, 347(H)TB, 405TB, 410TB, 430TB |
|
| 기타 | SCA10, SCA12 | |
| 외경 | 10~120Ø | |
| 두께 | 1.0~16.0t | |
| 규격 | A213, A268, A269, G3463 | |

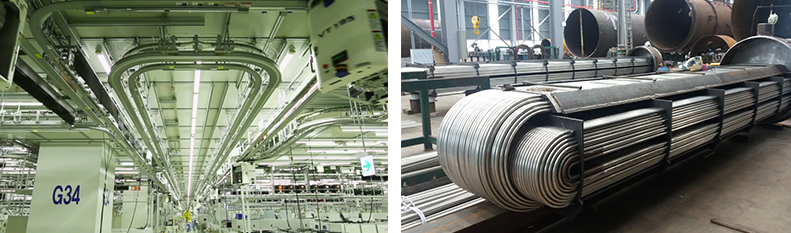

용도
보일러의 수관, 연관, 과열관, 공기예열관, 화학공업, 석유공업의 열교환기관,
콘덴서관, 촉매관, 가열로 로관용 등에 사용하는 강관
콘덴서관, 촉매관, 가열로 로관용 등에 사용하는 강관
수주가능 SPEC. 강종
| 구분 | 규격 | 규격번호 | 강종 | 비고 |
| 스테인리스강 | ASTM | A312 A376 |
TP304(L, H, N, LN), TP316(L, H, N, LN), TP317(L), TP321(H), TP310S(H), TP347(H) |
STS Pipes (Austenitic) |
| A213 A269 |
TP304(L, H, N, LN), TP316(L, H, N, LN), TP317(L), TP321(H), TP310S(H), TP347(H) |
STS Tubes (Boiler, Heat Exchanger) |
||
| A268 | TP410, TP430, TP405 | STS Tubes (Ferritic Martensitic) |
||
| A789 A790 |
S31803, S32205 | STS (Duplex) Tubes | ||
| A511 | MT304(L), MT316(L), MT317, MT321, MT347, MT310S, MT410, MT430, MT405 |
Mechanical Tubes | ||
| JIS | G3 459 | 304(L)TP, 316(L)TP, 317(L)TP, 321(H)TP, 31OS(H)TP, 329J3LTP, 347(H)TP, 405TP, 410TP, 430TP |
STS Pipes | |
| G3 463 | 304(L)TB, 316(L)TB, 317(L)TB, 321(H)TB, 310S(H)TB, 329J3LTB, 347(H)TB, 405TB, 410TB, 430TB |
STS Tubes | ||
| G3 446 | 304(L)TKA, 316(L)TKA, 410TKA, 430TKA | Mechanical Tubes | ||
| DIN | 17456 17458 |
WNR1.4002, WNR1.4006, WNR1.4301, WNR1.4306, WNR1.4401, WNR1.4404, WNR1.4435, WNR1.4436, WNR1.4541, WNR1.4571 |
- | |
| - | WNR1.4462 | STS (Duplex) Tubes |
주요 Spec. 정의
| 규격 | 규격번호 | 정의 |
| ASTM | A213 | 페라이트계, 오스테나이트계 합금강 보일러 및 과열기, 열교환기 튜브 |
| A268 | 페라이트계, 마르텐사이트계 스테인리스강 튜브 | |
| A269 | 오스테나이트계 스테인리스강 튜브 | |
| A312 | 오스테나이트계 스테인리스강 튜브 | |
| A376 | 고온용 오스테나이트계 무계목 파이프 | |
| A511 | 기계가공용 스테인리스강 무계목 강관 | |
| A519 | 기계가공용 탄소합금강 무계목 강관 | |
| A789/A790 | 페라이트계/오스테나이트계(Duplex)스테인리스강 튜브/파이프 | |
| JIS | G3441 | 기계가공용 합금강 튜브 |
| G3445 | 기계구조용 탄소강 튜브 | |
| G3446 | 기계구조용 스테인리스강 튜브 | |
| G3459 | 스테인리스 강관 | |
| G3463 | 보일러 및 열교환기용 스테인리스 강관 | |
| DIN | 17456 | 일반용도용 강관 |
| 17458 | 압력용기, 화학플랜트용 오스테마이트계 스테인리스 강관 | |
| 17459 | 고온용 오스테나이트계 스테인리스 강관 |
표준 규격 및 중량
JIS 배관용 강관
| 공칭외경 | 외경 | SCH5S | SCH10S | SCH20S | SCH20 | SCH40 | SCH80 | SCH120 | SCH160 | |||||||||
| A | B | (mm) | 두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
| 6 | 1/8 | 10.5 | 1 | 0.238 | 1.2 | 0.28 | 1.5 | 0.338 | 1.7 | 0.375 | 2.4 | 0.487 | ||||||
| 8 | 1/4 | 13.8 | 1.2 | 0.379 | 1.65 | 0.503 | 2 | 0.592 | 2.2 | 0.64 | 3 | 0.812 | ||||||
| 10 | 3/8 | 17.3 | 1.2 | 0.484 | 1.65 | 0.647 | 2 | 0.767 | 2.3 | 0.865 | 3.2 | 1.131 | ||||||
| 15 | 1/2 | 21.7 | 1.65 | 0.829 | 2.1 | 1.032 | 2.5 | 1.203 | 2.8 | 1.327 | 3.7 | 1.67 | 4.7 | 2.003 | ||||
| 20 | 3/4 | 27.2 | 1.65 | 1.057 | 2.1 | 1.321 | 2.5 | 1.548 | 2.9 | 1.767 | 3.9 | 2.278 | 5.5 | 2.992 | ||||
| 25 | 1 | 34 | 1.65 | 1.338 | 2.8 | 2.19 | 3 | 2.332 | 3.4 | 2.608 | 4.5 | 3.328 | 6.4 | 4.428 | ||||
| 32 | 1¼ | 42.7 | 1.65 | 1.698 | 2.8 | 2.801 | 3 | 2.986 | 3.6 | 3.529 | 4.9 | 4.643 | 6.4 | 5.824 | ||||
| 40 | 1½ | 48.6 | 1.65 | 1.942 | 2.8 | 3.215 | 3 | 3.43 | 3.7 | 4.165 | 5.1 | 5.562 | 7.1 | 7.387 | ||||
| 50 | 2 | 60.5 | 1.65 | 2.434 | 2.8 | 4.05 | 3.5 | 5.001 | 3.2 | 4.597 | 3.9 | 5.534 | 5.5 | 7.584 | 8.7 | 11.298 | ||
| 65 | 2½ | 76.3 | 2.1 | 3.906 | 3 | 5.513 | 3.5 | 6.388 | 4.5 | 8.1 | 5.2 | 9.269 | 7 | 12.161 | 9.5 | 15.909 | ||
| 80 | 3 | 89.1 | 2.1 | 4.58 | 3 | 6.476 | 4 | 8.534 | 4.5 | 9.544 | 5.5 | 11.527 | 7.6 | 15.528 | 11.1 | 21.706 | ||
| 90 | 3½ | 101.6 | 2.1 | 5.238 | 3 | 7.416 | 4 | 9.787 | 4.5 | 10.954 | 5.7 | 13.704 | 8.1 | 18.987 | 12.7 | 28.305 | ||
| 100 | 4 | 114.3 | 2.1 | 5.907 | 3 | 8.371 | 4 | 11.061 | 4.9 | 13.439 | 6 | 16.29 | 8.6 | 22.789 | 11.1 | 28.718 | 13.5 | 34.115 |
| 125 | 5 | 139.8 | 2.8 | 9.617 | 3.4 | 11.626 | 5 | 16.897 | 5.1 | 17.222 | 6.6 | 22.04 | 9.5 | 31.033 | 12.7 | 40.467 | 15.9 | 49.388 |
| 150 | 6 | 165.2 | 2.8 | 11.4 | 3.4 | 13.792 | 5 | 20.081 | 5.5 | 22.02 | 7.1 | 28.141 | 11 | 42.524 | 14.3 | 54.098 | 18.2 | 67.072 |
| 200 | 8 | 216.3 | 2.8 | 14.987 | 4 | 21.289 | 6.5 | 34.188 | 6.4 | 33.678 | 8.2 | 42.78 | 12.7 | 64.824 | 18.2 | 90.388 | 23 | 111.459 |
| 250 | 10 | 267.4 | 3.4 | 22.503 | 4 | 26.414 | 6.5 | 42.515 | 6.4 | 41.877 | 9.3 | 60.176 | 15.1 | 95.51 | 21.4 | 131.979 | 28.6 | 171.22 |
| 300 | 12 | 318.5 | 4 | 31.538 | 4.5 | 35.424 | 6.5 | 50.842 | 6.4 | 50.076 | 10.3 | 79.584 | 17.4 | 131.345 | 25.4 | 186.64 | 33.3 | 238.094 |
ASTM 및 ASME 배관용 강관
| 공칭외경 | 외경 | SCH5S | SCH10S | SCH20S | SCH40S | SCH40 | SCH80s | SCH80 | SCH120 | SCH160 | SCHXXS | ||||||||||
| NPS | mm | 두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
두께 (mm) |
중량 (kg/m) |
| 1/8 | 10.29 | 1.24 | 0.281 | 1.73 | 0.371 | 2.41 | 0.476 | ||||||||||||||
| 1/4 | 13.72 | 1.65 | 0.499 | 2.24 | 0.645 | 3.02 | 0.81 | ||||||||||||||
| 3/8 | 17.15 | 1.65 | 0.641 | 2.31 | 0.859 | 3.2 | 1.119 | ||||||||||||||
| 2/1 | 21.34 | 16.5 | 0.814 | 2.11 | 1.017 | 2.77 | 1.29 | 3.73 | 1.647 | 4.78 | 1.984 | 7.47 | 2.597 | ||||||||
| 3/4 | 26.67 | 16.5 | 1.035 | 2.11 | 1.299 | 2.87 | 1.712 | 3.91 | 2.231 | 5.56 | 2.943 | 7.82 | 3.695 | ||||||||
| 1 | 33.4 | 16.5 | 1.313 | 2.77 | 2.127 | 3.38 | 2.544 | 4.55 | 3.291 | 6.35 | 4.306 | 9.09 | 5.54 | ||||||||
| 1¼ | 42.16 | 16.5 | 1.676 | 2.77 | 2.735 | 3.56 | 3.445 | 4.85 | 4.537 | 6.35 | 5.701 | 9.7 | 7.894 | ||||||||
| 1½ | 48.26 | 16.5 | 1.928 | 2.77 | 3.159 | 3.68 | 4.113 | 5.08 | 5.499 | 7.14 | 7.36 | 10.15 | 9.697 | ||||||||
| 2 | 60.33 | 1.65 | 2.427 | 2.77 | 3.997 | 3.91 | 5.53 | 5.54 | 7.61 | 8.74 | 11.304 | 11.07 | 13.671 | ||||||||
| 2½ | 73.03 | 2.11 | 3.752 | 3.05 | 5.351 | 5.16 | 8.78 | 7.01 | 11.602 | 9.53 | 15.171 | 14.02 | 20.741 | ||||||||
| 3 | 88.9 | 2.11 | 4.591 | 3.05 | 6.564 | 5.49 | 11.48 | 7.62 | 15.527 | 11.13 | 21.7 | 15.24 | 28.143 | ||||||||
| 3½ | 101.6 | 2.11 | 5.263 | 3.05 | 7.535 | 5.74 | 13.794 | 8.08 | 18.944 | ||||||||||||
| 4 | 114.3 | 2.11 | 5.935 | 3.05 | 8.507 | 6.02 | 16.342 | 8.56 | 22.692 | 11.13 | 28.787 | 13.49 | 34.093 | 17.12 | 41.71 | ||||||
| 5 | 141.3 | 2.77 | 9.62 | 3.4 | 11.754 | 6.55 | 22.127 | 9.53 | 31.482 | 12.7 | 40.945 | 15.88 | 49.931 | 19.05 | 58.385 | ||||||
| 6 | 168.28 | 2.77 | 11.494 | 3.4 | 14.054 | 7.11 | 28.728 | 10.97 | 43.263 | 14.27 | 55.097 | 18.26 | 68.676 | 21.95 | 80.523 | ||||||
| 8 | 219.08 | 2.77 | 15.021 | 3.76 | 20.297 | 6.35 | 33.86545 | 8.18 | 43.25 | 12.7 | 65.709 | 18.26 | 91.931 | 23.01 | 113.105 | 22.23 | 109.706 | ||||
| 10 | 273.05 | 3.4 | 22.984 | 4.19 | 28.242 | 6.35 | 42.45717 | 9.27 | 61.307 | 12.7 | 82.893 | 15.09 | 79.826 | 21.44 | 135.241 | 28.58 | 175.163 | 25.4 | 157.698 | ||
| 12 | 323.85 | 3.96 | 31.758 | 4.57 | 36.58 | 6.35 | 50.54425 | 9.53 | 75.096 | 10.31 | 81.041 | 12.7 | 99.067 | 17.48 | 109.822 | 25.4 | 190.046 | 33.32 | 242.689 | 25.4 | 190.046 |
